產品名稱：電動截止閥閥體\J961Y-P57/170V DN50[ 2024-04-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

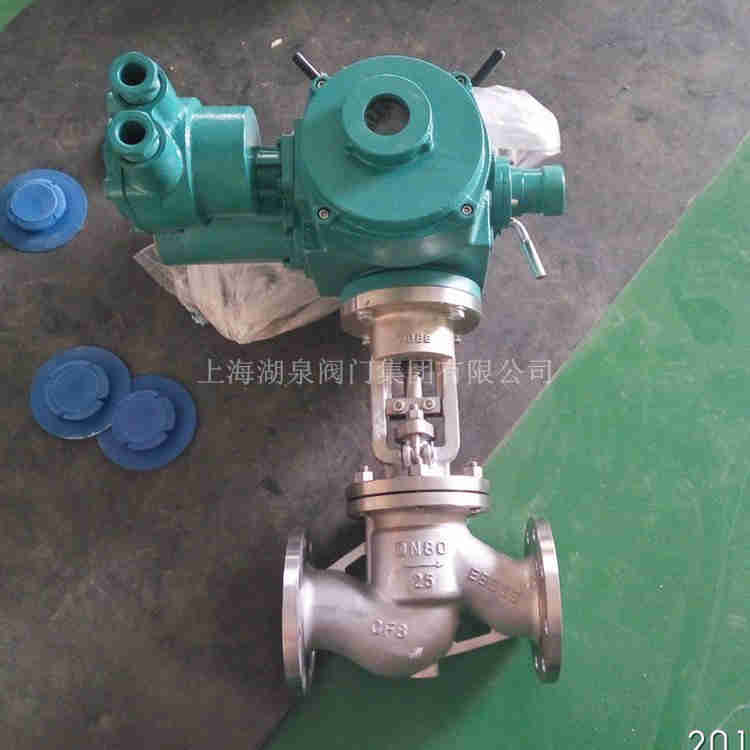

一、電動截止閥閥體\J961Y-P57/170V DN50介紹
上海湖泉閥門集團有限公司主要生產(J961Y電動高溫高壓截止閥 )也是國內(電動閥門 )生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!適用于公稱壓力 PN10.0 ~ 32.0Mpa 及 P(54)100V ~ P(57)170V ,工作溫度 ≤540℃( 其中 P(57)170V 工作溫度為 570℃) 的石油、化工、水力、火力電站等各種工況的管路上,切斷或接通介質。適用介質為:水、油品、蒸汽等。操作方式有:手動、齒輪傳動、電動等。
二、電動截止閥閥體\J961Y-P57/170V DN50特點
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上,具有耐高溫、耐高壓的特點。
三、電動截止閥閥體\J961Y-P57/170V DN50技術標準
1、制造驗收技術條件按JB/T3595或E101的規定。
2、閥門結構長度按ANSI B16.10或E101的規定。
3、閥體焊接坡口按ANSI B16.25的規定或按用戶提供的尺寸。
四、電動截止閥閥體\J961Y-P57/170V DN50主要性能和使用范圍
產品型號
公稱壓力 PN(MPa)
試驗壓力 (MPa)
工作壓力 (MPa)
工作溫度 (℃)
適用介質
殼體強度
密封
P54
P55
P57
J961H/Y-100
10
15
11
/
/
/
≤425
水、蒸汽、油品
J961H/Y-200
20
30
22
/
/
/
J961H/Y-250
25
38
28
/
/
/
J961H/Y-320
32
48
36
/
/
/
J961Y—P54/100V
20
30
22
10
/
/
≤540
蒸汽
J961Y—P54/140V
25
38
28
14
/
/
J961Y—P54/170V
32
48
36
17
/
/
J961Y—P55/100V
25
38
28
/
10
/
≤550
J961Y—P55/140V
32
48
36
/
14
/
J961Y—P55/170V
/
53
39
/
17
/
J961Y-P57/100V
/
48
36
/
/
10
≤570
J961Y—P57/140V
/
55
40
/
/
14
J961Y—P57/170V
/
60
44
/
/
17
五、電動截止閥閥體\J961Y-P57/170V DN50主要零件材料
零件名稱
閥體
閥蓋
閥桿
閥瓣
密封面
填料
閥桿螺母
緊固件
J961H型
25 WCB
25 WCB
鉻不銹鋼鉻 鉬鋁鋼氮化
鉻不銹鋼
鉻不銹鋼
柔性 石墨
鋁青銅
碳鋼 鉻鉬鋼
J961Y型
25 WCB
25 WCB
鉻不銹鋼鉻 鉬鋁鋼氮化
25
硬質合金
J61Y-P54型 J961Y-P54型
12Cr1MoV WC6
12Cr1MoV WC6
20Cr1Mo1VA 38Cr1MoAIA
12Cr1MoV
硬質合金
J61Y-P55型 J961Y-P55型
12Cr1MoV WC6
12Cr1MoV WC6
20Cr1Mo1VA 38Cr1MoA1A
12Cr1MoV
硬質合金
J61Y-P57型 J961Y-P57型
12Cr1MoV WC9
12Cr1MoV WC9
20Cr1Mo1VA 38Cr1MoAIA
12Cr1MoV
硬質合金
稱通徑 DN(mm)
連接尺寸 (mm)
L
D1
D2
D3
H
15
150
17
36
/
375°
518
20
135170
22
42
/
375°
518
25
135170
26
42
/
375°
518
32
170180
31
44
/
375°
560
40
230
38
60
/
375°
545
50(1)
250
50
82
/
32°
728
50(2)
320350
50
82
/
32°
748
65
370260
69
100
110
32°
829
80
400430470
84
108
130
32°
898
100
455560
107
144
165
32°
913
J961Y-P55/100V、P55/140V、P55/170V J961Y-P57/100V、P57/140V、P57/170V
15
150
17
40
/
375°
518
20
135170
22
46
/
375°
518
25
135170
26
46
/
375°
518
32
170180
31
49
/
375°
560
40
230
38
60
/
375°
545
50(1)
250
50
90
/
32°
728
50(2)
320350
50
90
/
32°
748
65
370260
69
104
115
32°
829
80
400430470
84
110
140
32°
898
100
455560
107
148
170
32°
913
